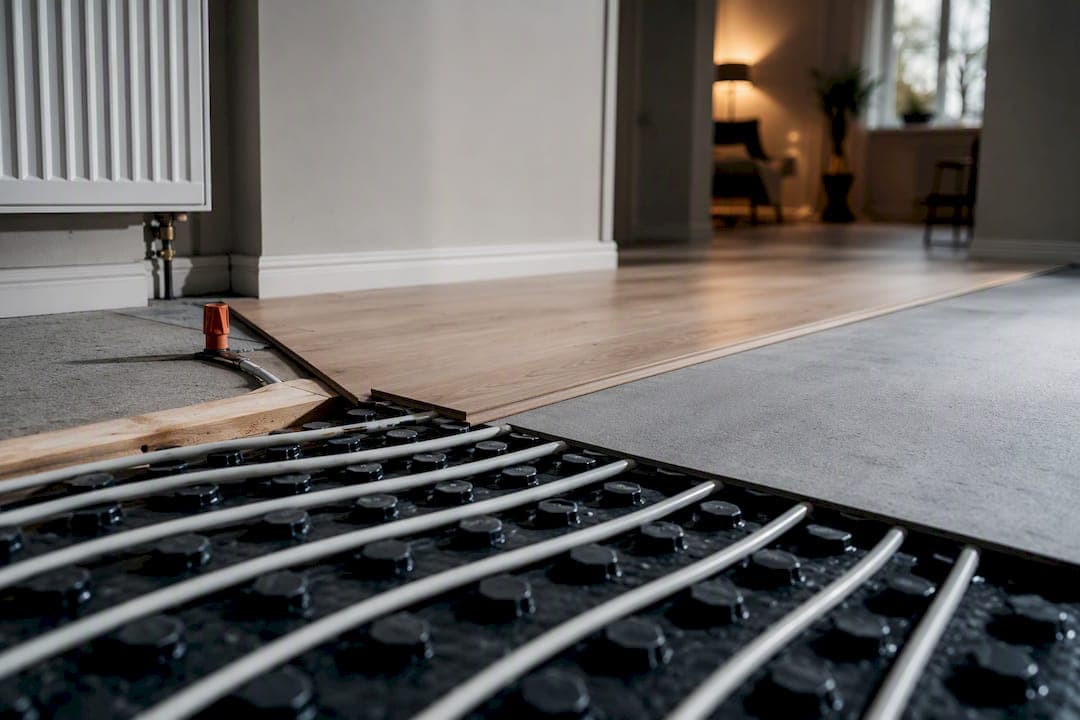

Kombinera golvvärme och radiatorer: så bygger du ett hybridsystem

Ja, du kan kombinera golvvärme och radiatorer i samma system, men det kräver temperaturblandning via en shuntgrupp och korrekt injustering. Golvvärme arbetar vid 30–45 °C framledning medan radiatorer ofta behöver högre temperaturer, och den skillnaden måste hanteras tekniskt. Lösningen fungerar dåligt i hus med bristande isolering eller okontrollerad fuktbelastning i grunden.

Kort sagt:

• Kombinerade system kräver en shuntgrupp för att blanda olika temperaturer mellan golvvärme och radiatorer, vilket är nödvändigt för att undvika överhettning.
• Golvvärme fungerar bäst vid temperaturer mellan 30 och 45 °C, medan radiatorer ofta behöver högre temperaturer för att kunna leverera tillräcklig värme.
• Att dela upp golvet i flera kortare slingor underlättar injustering och minskar temperaturfallet längs slingan.
• Kostnaden för att eftermontera vattenburen golvvärme ligger i genomsnitt mellan 1 300 och 2 400 kr per kvadratmeter, beroende på husets isolering och ytskikt.
• Injustering av systemet är avgörande och bör göras med separat reglering för varje zon och noggranna mätningar för att säkerställa rätt värmefördelning.

Innehållsförteckning

• När är det vettigt att kombinera golvvärme och radiatorer
• Väsentliga tekniska komponenter för blandade system
• Dimensionering, zonindelning och injustering av flöden
• Kostnader och tidsåtgång vid installation
• Vanliga problem vid kombinerade system och hur du löser dem
• Praktisk erfarenhet och tekniska bevispunkter
• Reflektion från en tekniker: helgolvvärme eller hybrid
• Ett alternativ när du planerar hybridvärme
• Källor
• Vanliga frågor

När är det vettigt att kombinera golvvärme och radiatorer

Hybridlösningen dyker upp i tre återkommande situationer: eftermontering i badrum och kök vid en energirenovering, eller när radiatorer under fönster behålls för att motverka kallras samtidigt som resten av huset får golvvärme. Många fastighetsägare i äldre villor väljer just den kombinationen eftersom det är dyrt och ibland tekniskt olämpligt att riva ut alla radiatorer.

Golvvärme ger en jämn, indirekt värmekänsla och passar rum där du vistas länge. Radiatorer reagerar snabbare vid temperaturfall och är fortfarande överlägsna i rum med stort och plötsligt värmebehov, som en hall med mycket dörröppning.

Den tekniska vinsten sitter i systemtemperaturen. En lägre framledningstemperatur i golvkretsarna gör att en värmepump kan arbeta med bättre verkningsgrad, eftersom COP:n ökar med cirka 3 % per grad lägre systemtemperatur. Golvvärme kräver normalt omkring 10 °C lägre framledning än radiatorer, vilket i praktiken kan ge upp till 30 % bättre värmefaktor för värmepumpsdelen av systemet.

• Badrum och kök vid renovering: golvvärme läggs in, resten av huset behåller radiatorer
• Fönsternära zoner: radiator kvar för snabb kallrasreducering, golvvärme i övriga ytor
• Helrenoveringar: ny värmepump kräver lägre systemtemperatur, golvvärme blir huvudlösning och radiatorer kompletterar kalla zoner

Väsentliga tekniska komponenter för blandade system

Kärnan i varje hybridsystem är shuntgruppen, ofta kallad RTL-ventil (returtemperaturbegränsare). Den blandar det varmare vattnet från radiatorkretsen med kallare returvatten från golvvärmen så att golvslingorna aldrig får för hög temperatur. Utan shunt riskerar du överhettade golv eller, om systemet regleras åt fel håll, för svag värme i radiatorerna. En shunt krävs praktiskt taget alltid när golvvärme och radiatorer delar samma värmekälla.

Här är de fyra komponenterna som avgör om systemet fungerar långsiktigt:

1. Shuntgrupp/RTL-ventil – reglerar temperaturen till golvkretsen oberoende av radiatorkretsens högre temperatur.
2. Golvvärmefördelare – bör placeras så centralt som möjligt i förhållande till de rum den försörjer, för att minimera rörlängd och tryckfall.
3. Cirkulationspump – dimensioneras efter det samlade flödesbehovet för golv och radiatorer, ofta med separata pumpar per krets vid större skillnader i tryckfall.
4. Temperaturmål – golvvärme läggs vanligen på 30–45 °C framledning, medan radiatorkretsen kan ligga betydligt högre beroende på hur väl huset är isolerat.

Vid stora temperaturskillnader mellan kretsarna kan en värmeväxlare vara mer robust än en enkel shunt, särskilt i större flerbostadshus eller kommersiella fastigheter där flödena är höga.

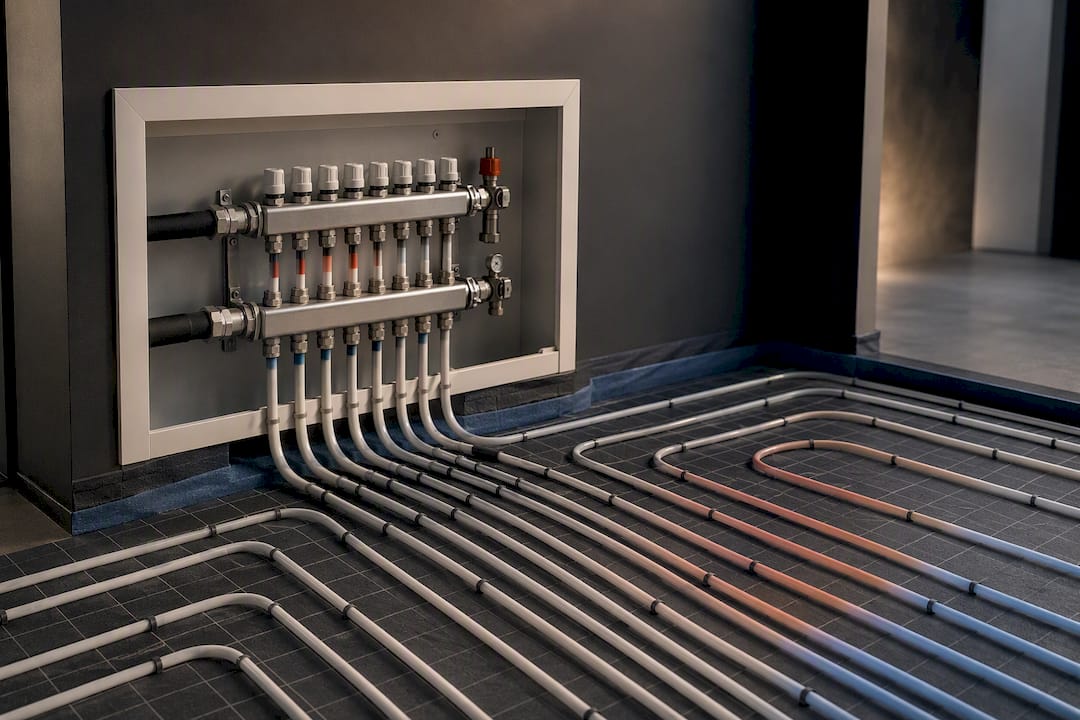

Proffstips: Håll varje golvslinga kort och dela upp golvytan på flera kretsar i stället för en lång slinga. Det minskar temperaturfallet längs slingan och gör injusteringen betydligt enklare.

Dimensionering, zonindelning och injustering av flöden

Zonindelningen bestämmer var golvvärme fungerar bäst och var radiatorer ska vara kvar. Rum med kakel eller klinker är väl lämpade för golvvärme eftersom dessa material leder värme effektivt, medan tjocka trägolv dämpar värmeledningen och kräver högre temperatur för samma effekt.

Hydronisk balansering, det som ofta kallas injustering, är det steg som avgör om hela systemet levererar rätt värme till rätt rum:

• Mät flödet i varje krets och ställ in injusteringsventilerna enligt projekteringen, inte enbart på känsla
• Placera fördelaren nära de rum den försörjer för att minska rörlängd och energiförlust
• Kontrollera att golv- och radiatorkretsarna har separat reglering, inte en gemensam shunt för hela huset
• Använd termostatventiler på radiatorerna och rumstermostater för golvkretsarna, så att zonerna inte konkurrerar om samma framledningstemperatur

Ett vanligt misstag är att koppla en enda shunt till hela golvvärmesystemet utan att ta hänsyn till att olika rum har olika värmebehov. Zonstyrning med separata termostatventiler löser det, och moderna reglersystem gör zonstyrningen betydligt enklare än äldre analoga lösningar. Mer teknisk bakgrund om systemtemperaturer och zonstyrning finns i NanoVarmes teknikblogg.

Kostnader och tidsåtgång vid installation

Att eftermontera vattenburen golvvärme kostar i genomsnitt mellan 1 300 kr och 2 400 kr per kvadratmeter, enligt Bygglovs prisguide. För ett hus på ungefär 150 kvadratmeter kan ett komplett golvvärmesystem kosta en betydande summa, exklusive själva värmekällan.

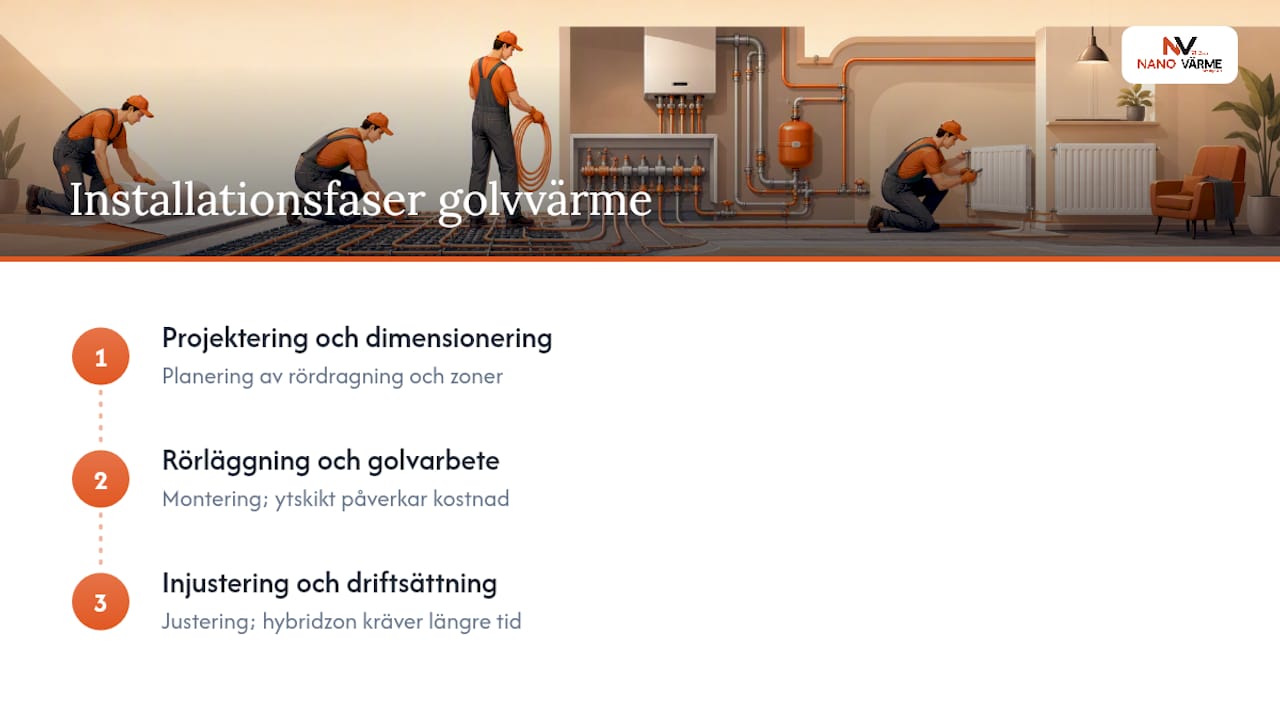

Projektet löper vanligen i tre faser: projektering och dimensionering, själva rörläggningen och golvarbetet, samt injustering och driftsättning. Priset styrs mest av vilket ytskikt du väljer, husets befintliga isolering och hur svårt det är att komma åt rörsträckorna. En hybridlösning med både shunt och separata zoner tar oftast längre tid att injustera än ett renodlat golvvärmesystem.

Vanliga problem vid kombinerade system och hur du löser dem

Kallras vid fönster är den vanligaste klagopunkten i hybridhus. Lösningen är sällan att lägga mer golvvärme, utan att behålla eller komplettera med en radiator eller fläktkonvektor just i den zonen.

Överhettning av golvet uppstår oftast när shunten är feljusterad eller när golvslingan är för lång för sin belastning. Kontrollera framledningstemperaturen vid fördelaren och korta ner slingorna vid behov.

• Kallras: behåll radiator vid fönster, komplettera med fläktkonvektor i extremfall
• Ojämn värmefördelning: dela upp golvytan i fler, kortare slingor
• Fuktrisk: bedöm grundkonstruktionen innan installation, särskilt i källare och på markplattor

Fuktproblem kan uppstå i vissa grundkonstruktioner när golvvärme installeras, och Boverket rekommenderar en fuktbedömning innan arbetet påbörjas, särskilt i äldre hus med okänd grundkonstruktion.

Proffstips: Be installatören dokumentera injusteringsprotokollet med uppmätta flöden per krets. Det protokollet blir ovärderligt om du behöver felsöka värmefördelningen några år senare.

Praktisk erfarenhet och tekniska bevispunkter

NanoVarme Sverige AB bygger sina värmemoduler kring AT-Moduls tunnfilmsteknik, en kompakt och tyst lösning utan rörliga delar och utan krav på skorsten. Det förenklar installationen jämfört med traditionella pannor, särskilt i hus där utrymmet är begränsat.

Vissa moduler har två separata temperaturkretsar, vilket kan göra det möjligt att styra golvvärme och tappvarmvatten oberoende av varandra. De kan också kopplas samman med solpaneler för ökad energieffektivitet i hybridinstallationer. Vissa leverantörer erbjuder garantier och teknisk livslängd som underlag för investeringsbeslut.

Reflektion från en tekniker: helgolvvärme eller hybrid

Helgolvvärme är ofta det enklaste valet vid nybyggnad med bra isolering, eftersom hela huset kan hålla en jämn, låg systemtemperatur. Hybridlösningen blir mer kostnadseffektiv vid renovering, där radiatorer redan finns och fungerar bra i kalla zoner. Väg alltid den lägre driftskostnaden mot shuntens installationskostnad innan du begär offert.

— Tihamer

Ett alternativ när du planerar hybridvärme

En vanlig utmaning i hybridsystem är att hitta en värmekälla som klarar att leverera rätt temperatur till både golvvärme och tappvatten utan en komplicerad kringutrustning. NanoVarmes modul löser det med sina två separata temperaturkretsar i en enda enhet, vilket minskar behovet av extra ventiler och styrutrustning jämfört med en traditionell panna kopplad till flera kretsar.

Modulen saknar rörliga delar och skorstenskrav, vilket gör den relevant både för villaägare som ska komplettera radiatorer med golvvärme och för installatörer som projekterar större fastigheter. Du hittar exempel på hur lösningen används i bostäder på NanoVarmes referenssida för bostäder, och om du arbetar som installatör kan du läsa mer om partnerprogrammet för certifierade installatörer. Vill du få en bedömning av ditt eget hybridprojekt, kontakta NanoVarme via Nanovarme för projektering och offert.

Källor

Fördjupning finns hos Boverkets energiguide, Purmos guide om kombinerade värmesystem och kostnadsöversikten hos BRFRapport.

• Bygglov — guide golvvärme
• Boverket — Golvvärme, Energiguiden
• Vattenfall — Så här fungerar golvvärme
• Golvportalen — Frågor & svar om golvvärme
• Purmo — Att kombinera värmesystem

Vanliga frågor

Kan man ha golvvärme och radiatorer utan shunt?

Nej, i praktiken krävs en shunt eller motsvarande blandningsventil eftersom golvvärme och radiatorer arbetar vid olika framledningstemperaturer och golvet annars riskerar att bli för varmt.

Kan man kombinera elektrisk och vattenburen golvvärme?

Elektrisk golvvärme och vattenburen golvvärme är separata system som normalt inte blandas i samma rum, men de kan förekomma i olika delar av samma fastighet, till exempel elektrisk golvvärme i ett badrum och vattenburen golvvärme kopplad till radiatorsystemet i övriga huset.

Vad drar mest el, golvvärme eller radiatorer?

Elförbrukningen styrs mer av husets isolering och vald systemtemperatur än av värmekällan i sig, men golvvärme kan sänka den upplevda rumstemperaturen med bibehållen komfort, vilket ofta minskar den totala energiförbrukningen.

Vad är billigast, golvvärme eller radiatorer?

Radiatorer är billigare att installera på kort sikt, medan golvvärme kombinerat med en värmepump ofta ger lägre driftskostnad över tid tack vare den lägre systemtemperaturen och bättre verkningsgrad.
